Sidgety MultiCon

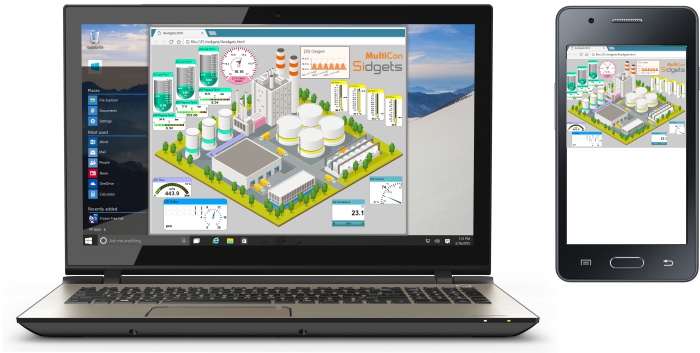

Technologia MultiCon Sidgets to wyjątkowo prosty sposób na własną wizualizację typu SCADA. Każda wizualizacja jest tworzona przez użytkownika w postaci strony sieci Web, przy czym w celu utworzenia prostej wizualizacji nie wymaga się od użytkownika specjalistycznej wiedzy programistycznej. Do tworzenia prostych wizualizacji wymagane jest jedynie zapoznanie się z krótkim przewodnikiem. Technologia MultiCon Sidgets opracowana została dodatkowo w taki sposób, że bardziej doświadczeni w programowaniu użytkownicy, mogą ją wykorzystać jako część większego systemu informatycznego, np. z wizualizacjami dostępnymi w obszarze kont jego użytkowników.

Jako, że technologia ta działa zgodnie z najnowszymi standardami budowy stron WWW takimi jak: HTML5+, CSS3+, JS6+, to do jej obsługi wymagane jest użycie nowszych wersji przeglądarek internetowych, przy czym nie ma tutaj znaczenia platforma sprzętowa, czy wykorzystywany system operacyjny, na którym użytkownik będzie chciał tę wizualizację wyświetlić.

Umożliwienie dostępu do urządzeń MultiCon poprzez sieć Internet i umieszczenie przygotowanej wizualizacji na dostępnym publicznie serwerze pozwoli dodatkowo na nadzór monitorowanych obiektów z dowolnego miejsca na świecie.

Opcja ta jest dostępna dla urządzeń z firmwarem od wersji 5.07. Oferuje ona możliwości takie jak:

• wizualizację typu SCADA
• podgląd danych w czasie rzeczywistym
• monitorowanie obiektów z dowolnego miejsca na świecie
• dostęp do danych z dowolnego urządzenia obsługującego przeglądarki internetowe
• zgodność z najnowszymi standardami WWW, takimi jak: HTML5+, CSS3+, JS6+
• budowanie stron bez konieczności posiadania specjalistycznej wiedzy programistycznej
• możliwość umieszczenia przygotowanej wizualizacji na dostępnym publicznie serwerze
• możliwość zintegrowania z większym, zewnętrznym systemem informatycznym

	Użycie Sidgetów w 5 krokach
	Kurs tworzenia wizualizacji
	Wizualizacja demonstracyjna - sidgety graficzne
	Wizualizacja demonstracyjna - sidgety tekstowe
	Sidgety - Pierwsze kroki
	Przykładowe pliki HTML

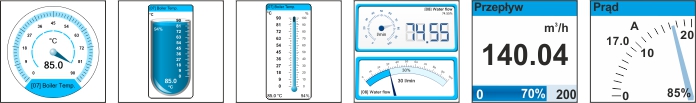

Tworząc swoją stronę, użytkownik ma możliwość wyboru spośród wielu rodzajów sidgetów:

• Text - dane z kanału są przedstawiane w formie dowolnie formatowanego tekstu, np. w wygodnej do odczytu tabeli,
• Value - dane z kanału są przedstawiane w postaci wartości liczbowej oraz wyskalowanego przez użytkownika paska wypełnienia,
• Needle - dane z kanału są przedstawione za pomocą wskazówki w ustawianym przez użytkownika zakresie,
• Graph - dane z kanału są przedstawiane w formie wykresu. Ten typ sidgetu pozwala na podgląd nie tylko aktualnej próbki,a le również kilku poprzednich,
• Thermometer - sidget stworzony z myślą o pomiarach temperatury. Dane z kanału są przedstawiane jako wypełnienie grafiki termometru,
• Two-state LED - dioda dwukolorowa. Próg zmiany stanu jest ustalany przez użytkownika,
• Three-state LED - dioda trójkolorowa. Progi zmiany stanu są ustalane przez użytkownika,
• Three-state Rectangular LED - dioda trójkolorowa prostokątna,
• Analog Meter - dane z kanału są przedstawiane za pomocą okrągłego wskaźnika,
• Horizontal LED Bar - dane z kanału są przedstawione w postaci poziomego, wyskalowanego przez użytkownika, bargrafu,
• Digital&Analog - "podwójny" wskaźnik, który dane z kanału obrazuje zarówno w formie liczbowej, jak i za pomocą wskazówki zegara,
• Arc LED Bar - dane z kanału są przedstawione w postaci okrągłego, wyskalowanego przez użytkownika, bargrafu,
• Tank - sidget stworzony z myślą o pomiarach poziomu. Dane z kanału są przedstawiane jako wypełnienie grafiki zbiornika,
• Pie Chart - ten sidget przedstawia dane z kanału jako wypełnienie wykresu kołowego.
