CMC-99 Lite - Regulator temperatury w piecu

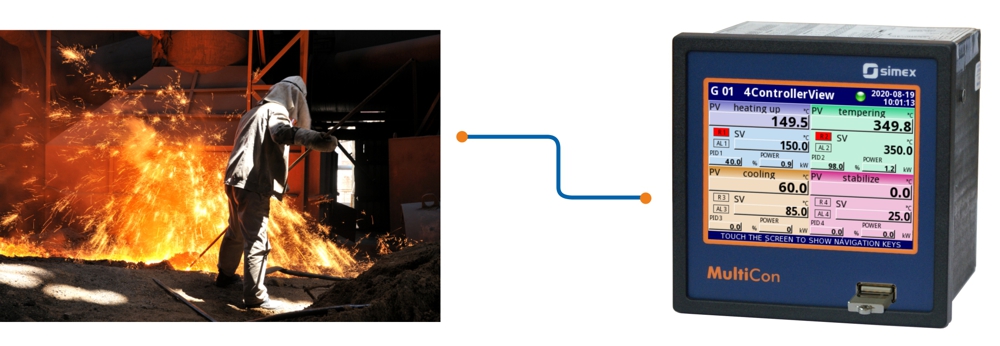

Jednym z przykładów zastosowania najnowszego modelu z rodziny MultiCon CMC-99 Lite jest sterowanie piecem w procesie wypalania cegieł. W tym celu skorzystano z funkcji regulatora PID oraz funkcji matematycznych.

W aplikacji pracuje model: CMC-99LT-PS32/ETU/SR45/EFUN4/E-1B1

Wejścia sygnałowe
Moduł EFUN4 składa się z 4 wejść uniwersalnych, które wykorzystywane są do odczytu temperatury mierzonej przez czujniki Pt100 w czterech punktach wewnątrz pieca

Wyjścia sterujące
Stały moduł SR45 posiada 4 wyjścia SSR i 4 wyjścia przekaźnikowe. Wyjścia SSR sterują modułem grzewczym. Wyjścia przekaźnikowe służą do uruchomienia syreny alarmowej.

Komunikacja
Stały moduł ETU umożliwia zdalny odczyt w sieci Ethernet rejestrowanych parametrów w czasie rzeczywistym.

Konfiguracja
MultiCon CMC-99 Lite na podstawie temperatury mierzonej w czterech miejscach oblicza średnią temperaturę, która stanowi wartość wejściową do regulatora PID. Regulator ten, o nastawach dobranych wcześniej za pomocą funkcji autotuningu, steruje wyjściem SSR, tym samym odpowiada za utrzymanie stałej temperatury przez cały czas wypalania. Dodatkowo, jeśli z jakiegoś powodu średnia temperatura w piecu spadnie poniżej minimalnego dopuszczalnego poziomu, wyjście przekaźnikowe uruchamia syrenę alarmową i informuje użytkownika o prawdopodobnej usterce w układzie.
