CMC-99-PS32/ACM/R45/E/D8-101
Cena netto:
5 160,00 zł
Zapytaj o produkt:
| Zasilanie |
16...35V AC, 19...50V DC, RS-485, wyj. zasilające 200 mA@24V DC, wejście binarne 24V DC
|
| Slot D |
moduł ACM (RS-485, RS-485/232, USB Host, Ethernet)
|
| Slot C |
moduł R45 (4 x wyjście przekaźnikowe 5A)
|
| Slot B |
pusty
|
| Slot A |
moduł D8 (8 x wejście cyfrowe)
|
| Pamięć |
4 GB
|
| Opcje |
brak [01]
|

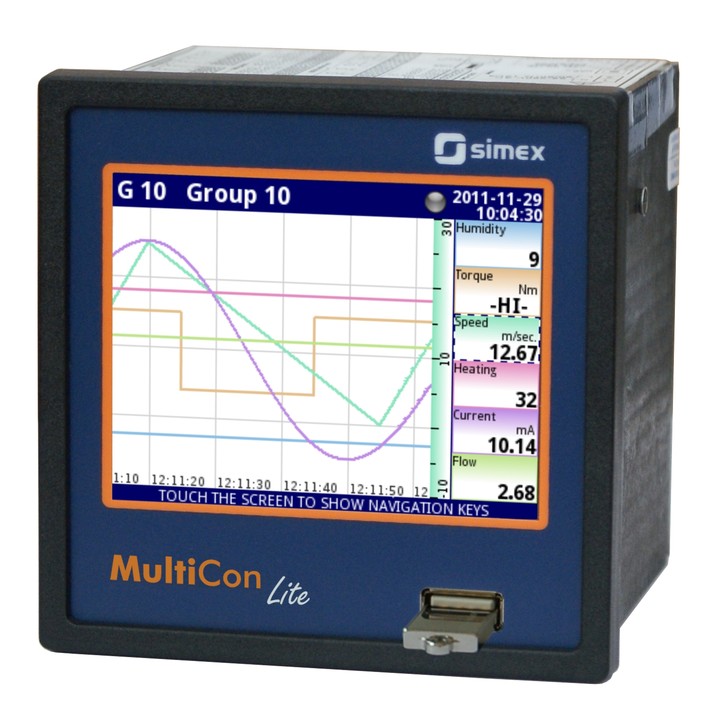

CMC-99 z serii MultiCon to zaawansowany, wielokanałowy regulator / rejestrator danych, opracowany zarówno do zaawansowanych, jak i mniej wymagających aplikacji automatyki przemysłowej. Dzięki temu jest jednym z pierwszych urządzeń, które integruje zaawansowane funkcje regulacji i sterowania (regulacja ON/OFF, PID, regulacja czasowa zgodnie z założonym profilem) oraz funkcje rejestracji parametrów pomiarowych i sterujących. Oprogramowanie urządzenia oparte o system operacyjny LINUX gwarantuje stabilną pracę, a dotykowy, kolorowy wyświetlacz TFT pozwala na wygodną dla użytkownika konfigurację urządzenia oraz czytelną prezentację danych pomiarowych. Pomimo niewielkiej, kompaktowej obudowy urządzenie pozwala na podłączenie do 48 wejść analogowych i dzięki swojej konstrukcji użytkownik może samodzielnie skonfigurować urządzenie przy wykorzystaniu 27 różnych modułów wejść/wyjść. Urządzenie pozwala na rejestrację danych z maksymalną częstotliwością 10 Hz (10 próbek/s) we wszystkich kanałach pomiarowych, co daje 36.000 danych na min. Przy takiej konfiguracji wewnętrzna pamięć danych o pojemności 4 GB pozwala na nieprzerwaną rejestrację przez 4 miesiące (ponad 300 000 000 próbek). Pobieranie danych z urządzenia może odbywać się bezpośrednio z wykorzystaniem złącza Modbus RTU, za pomocą PenDrive'a, portu USB Host lub poprzez łącze Ethernet.
| Liczba wejść |
48
|
| Typ wejścia |
max. 9 wejść uniwersalnych
max. 48 wejść analogowych
max. 48 wejść cyfrowych
max. 12 wejść RTD
max. 24 wejścia TC
max. 12 wejść licznikowych/ przepływomierzowych/ tachometrowych
cyfrowe 24V DC
mieszane: analogowo-temperaturowe NTC
mieszane: analogowo-cyfrowe
|
| Zakres wejścia |
0/4...20 mA
0/1...5V, 0/2...10V
0...30V
-10...25 mV, -10...100 mV, 0…600 mV, ±25 mV, ±100 mV
Pt100, Pt500, Pt1000 (PN-EN): -100...600°C, Pt'50, Pt'100, Pt'500 (GOST): -200...600°C, Ni100, Ni500, Ni1000 (PN-EN): -60...180°C, Cu50, Cu100: -50...200°C, Cu'50, Cu'100 (GOST): -200...200°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
0...300Ω, 0...3kΩ
0...20 (1/sek.), 0...20 (1/min.), 0...20 (1/godz.)
4...20 (1/sek.), 4...20 (1/min.), 4...20 (1/godz.)
|
| Typ wyjścia |
w zależności od konfiguracji:
max. 8 analogowych 4...20 mA
max. 16 przekaźnikowych 1A/250V
max. 4 przekaźnikowe 5A/250V
max. 48 SSR
24V DC
|
| Zasilanie |
16...35V AC, 19...50V DC
85...260V AC/DC
|
| Wyświetlacz |
TFT 3,5 cala, 320 x 240 pikseli, graficzny, kolorowy, ekran dotykowy
|
| Pojemność pamięci |
wewnętrzna 4 GB
|
| Częstotliwość rejestracji |
0,1 s...24 h z rozdzielczością 0,1 s
|
| Interfejs komunikacyjny |
RS-485 / Modbus RTU
port USB Host
ETU (1 lub 2 x USB Host, 1 x Ethernet 10 Mb/s)
ACM (3 x RS-485/RS-232, 1 lub 2 x USB Host, 1 x Ethernet 10 Mb/s)
|
| Protokół transmisji |
NTP
Web Serwer
HTTP
Modbus TCP Server
Modbus RTU / Slave
Modbus RTU / Master
|
| Temperatura pracy |
0...+50°C
-20…+50°C
|
| Stopień ochrony |
IP 40 (USB Host od frontu)
IP 54 (USB Host od frontu + drzwiczki STD-99/141)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
|
| Materiał obudowy |
NORYL-GFN2S E1
|
| Montaż |
tablicowy
|
| Wymiary obudowy |
96 x 96 x 100 mm
|
